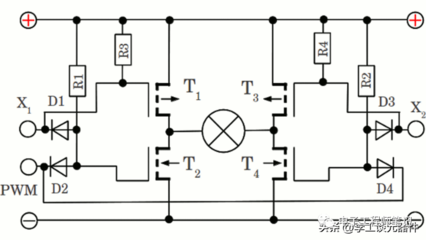

电路结构可分为桥式电路和零线电路。什么是桥式电路？半桥电路和全桥电路有什么区别？桥式整流电路原理单相桥式整流电路工作原理:电路中使用四个二极管，相互连接形成桥式结构，半桥电路成本低，容易形成，成本高，电路相对复杂，桥式驱动电路是电力电子器件的一种驱动电路，常用于驱动大功率DC电机。
桥式整流采用四个整流二极管，每两个二极管串联，然后两组并联，输出电压为输入电压的90%。二极管的耐压应大于根号电源电压的3倍。要明确这一点，要想求总电阻，就得用电流关系形成方程，还可以在电桥上加个灵敏电流表测电阻(哇，你老师刚叫你去。惠斯通电桥(又称单臂电桥)是一种可以精确测量电阻的仪器。图3-13显示了一个普通的惠斯通电桥。
电路稍有错误，那么如果ab端有电压Uab，假设R5∞即开路，那么UDBUab * R4/(R3 R4)；UcbUab * R2/(R1·R2)；代入电阻值后，你会发现UdbUcb，即C和D的电位相等，这样就不会有电流流过电阻R5，即R5的电阻有无都不会影响电路；当可以移除电阻器R5时，可以容易地找到剩余ab端子之间的电阻。。
全桥电阻R(R1 R3)(R2 R4)/(R1 R2 R3 R4)1/这是一个有些复杂的问题。需要画电路图才能说出来，但是大学教材和中学竞赛教材都有。我学的电桥是用电桥法(高中生)测电阻，原理是电桥平衡，也就是电桥两端电势相等。图例“”代表导线“电阻X”代表电阻注:电阻1和2在电阻3和4两端的电压相等。电阻器1和2 ||||电阻器3和4是电桥。当电阻1和2的阻值之比等于电阻3和4的阻值之比时，电桥就平衡了，灵敏电流表两端的读数为零，电位相等。
单相桥式整流电路的工作原理:电路中使用了四个二极管，它们相互连接形成一个桥式结构。使用二极管的电流引导功能，在AC输入电压U2的正半周期间，二极管D1和D3导通，而二极管D2和D4关断，并且在负载RL上获得具有正的高电压和负的低电压的输出电压。相反，在负半周，D1和D3关断，D2和D4导通，流过负载RL的电流方向与正半周一致。如图所示，桥式整流电路具有输出电压高、纹波电压小、灯管承受的最大反向电压低的优点。同时，由于在正负半周都有电流提供给负载，电源变压器得到了充分利用，具有高效率。
另一方面，为了使脉冲分量尽可能低，我们应该尽可能地保持DC分量，以使输出电压接近理想的DC。这个措施是过滤。滤波通常是利用电容或电感的储能功能来实现的。桥式整流电路也可以认为是一种全波整流电路。根据上述方法，变压器绕组与四个二极管连接。D1 ~ D4是四个相同的整流二极管以桥的形式连接而成的，所以称为桥式整流电路。利用二极管的引导功能，即使在负半周，次级输出也可以被引导到负载。

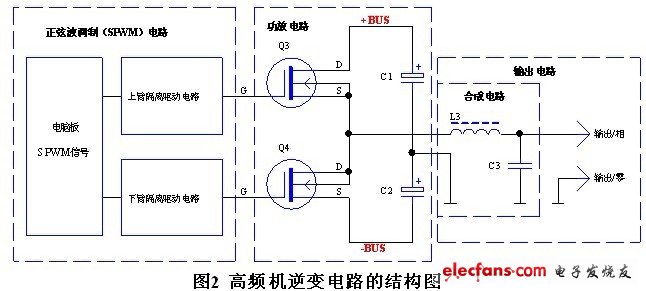

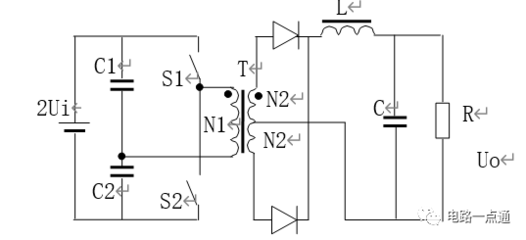

半桥电路是由两个三极管或MOS管组成的振荡，全桥电路是由四个三极管或MOS管组成的振荡。全桥电路不容易产生漏电流，半桥电路在振荡跃迁之间容易有漏电流，使波形变差，产生干扰。半桥电路成本低，容易形成，成本高，电路相对复杂。半桥电路包括用于驱动每个下晶体管(T1)和上晶体管(T2)的低端驱动模块(110)和高端驱动模块(210)。
6、电路结构可分为桥式电路和零式电路,桥式和零式是什么电路结构?简而言之，这两个电路用于将交流电整流成DC。零电路只整流半个波，桥式电路是全波整流，桥式电路也可以看成两个零点串联。详细说明:1)零型电路是指具有零点或中性点的电路，也称半波电路，其特征在于所有整流元件的阴极(或阳极)连接到一个公共触点上，给DC负载供电，负载的另一路连接到交流电源的零点上。2)桥式电路实际上是由两个半波电路串联而成，所以也叫全波电路。
